Partes del radiador de calefacción: entender qué hace cada pieza ayuda a detectar problemas, purgar correctamente, regular el caudal y saber cuándo una intervención puede hacerla el usuario y cuándo conviene llamar a un profesional. En un radiador de agua habitual encontrarás el propio cuerpo emisor, una válvula de entrada, un detentor en el retorno, un purgador, tapones y las conexiones con las tuberías.
En resumen:
- La válvula controla la entrada de agua caliente al radiador y puede ser manual o termostática.
- El detentor regula el caudal de retorno y permite equilibrar o aislar el radiador.
- El purgador sirve para expulsar aire acumulado en el interior.
- Los tapones, racores y juntas sellan las conexiones y evitan fugas.
- El cuerpo del radiador transmite al ambiente el calor del agua que circula por su interior.

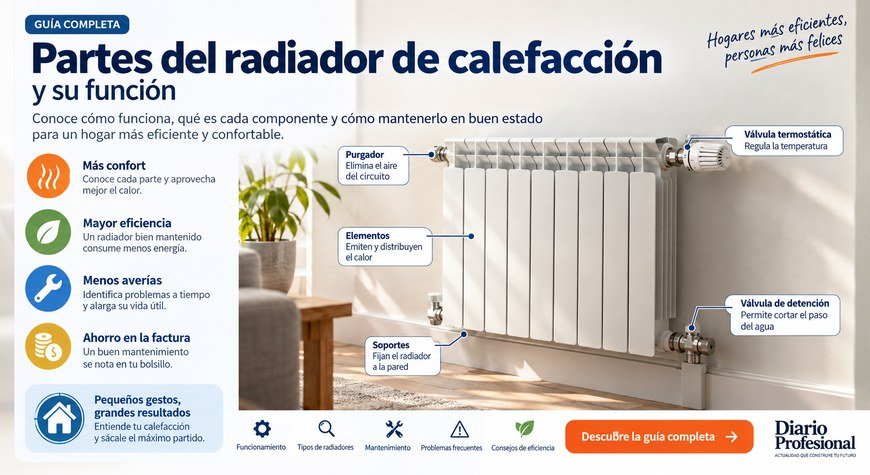

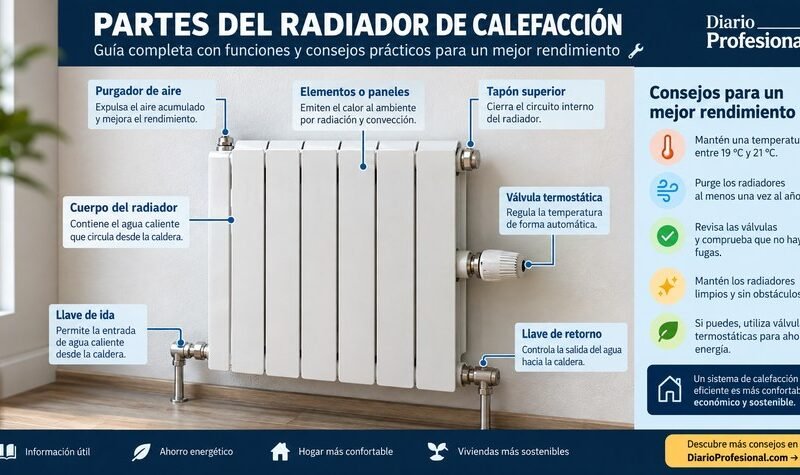

Partes del radiador de calefacción: esquema rápido
| Pieza | Función | Síntoma habitual si falla |
|---|---|---|
| Cuerpo del radiador | Transfiere al ambiente el calor del agua | Zonas frías, corrosión o fugas |
| Válvula de entrada | Regula la entrada de agua caliente | Radiador que no calienta o no se puede regular |
| Cabezal termostático | Modula la válvula según la temperatura ambiente | Temperatura inestable o válvula bloqueada |
| Detentor | Regula el retorno y ayuda a equilibrar el circuito | Desequilibrio entre radiadores |
| Purgador | Expulsa el aire atrapado | Ruidos o parte superior fría |
| Tapones, racores y juntas | Cierran y sellan conexiones | Goteos o pérdidas de presión |
El cuerpo del radiador: la parte que emite el calor
El cuerpo es la pieza de mayor tamaño y la que reconocemos visualmente como radiador. Puede estar formado por elementos o módulos, paneles o tubos, según el diseño. Por su interior circula agua calentada por la caldera, bomba de calor u otro generador, y la superficie transmite esa energía al aire y a los objetos de la estancia mediante convección y radiación.
En radiadores seccionales, añadir o retirar elementos modifica la potencia térmica disponible. En modelos de panel, la geometría interior y las aletas de convección condicionan el intercambio de calor. En ambos casos, una zona claramente fría puede indicar aire, falta de caudal, suciedad en el circuito o un problema de equilibrado.
Válvula del radiador: controla la entrada de agua
La válvula se sitúa normalmente en uno de los extremos inferiores del radiador y controla el agua que entra desde el circuito de calefacción. En instalaciones sencillas puede accionarse manualmente, abriendo o cerrando el paso. En sistemas más actuales es habitual encontrar una válvula preparada para un cabezal termostático.
Válvula manual
Permite abrir o cerrar el paso, pero no regula automáticamente la temperatura de la habitación. Si se deja parcialmente cerrada, reduce el caudal y por tanto la potencia entregada por el radiador.
Válvula termostática y cabezal
La válvula termostática incorpora un mecanismo que puede ser accionado por un cabezal sensible a la temperatura. Cuando la estancia alcanza la consigna, el cabezal reduce el paso de agua; cuando baja la temperatura, vuelve a abrirlo. Esto permite regular cada habitación con mayor precisión sin tener que cerrar manualmente los radiadores.
Detentor del radiador: regula el retorno y equilibra el sistema
El detentor suele encontrarse en el extremo opuesto a la válvula, conectado a la tubería de retorno. Su función no es utilizarse como mando cotidiano, sino ajustar el caudal que atraviesa el radiador y facilitar el equilibrado hidráulico.
Fabricantes como Danfoss describen estos dispositivos como válvulas de retorno que permiten cerrar de forma individual un radiador para mantenimiento o reparación sin afectar al resto del sistema. Además, el ajuste del detentor limita el caudal que sale del radiador y ayuda a repartir correctamente el agua entre emisores. Danfoss explica aquí el funcionamiento de los detentores.
Purgador: la pieza que elimina el aire acumulado
El purgador suele situarse en la parte superior del radiador, normalmente en el lado contrario a la entrada de agua. Su misión es permitir la salida del aire atrapado. Cuando ese aire se acumula, el agua no ocupa correctamente todo el interior y puede aparecer el síntoma clásico de un radiador caliente abajo y frío arriba.
Algunos purgadores son manuales y requieren una llave o destornillador; otros son automáticos. Antes de manipularlos conviene seguir las instrucciones de la instalación y evitar abrirlos cuando el sistema esté a una temperatura que pueda provocar quemaduras. Si necesitas hacerlo, consulta nuestra guía sobre cómo purgar un radiador de calefacción.
Partes del radiador de calefacción que sellan las conexiones
Las conexiones parecen piezas secundarias, pero son esenciales para evitar fugas y mantener la presión del circuito. Entre ellas encontramos tapones, reducciones, racores, tuercas, juntas y elementos de unión entre el radiador y la tubería.
| Elemento | Para qué sirve | Qué revisar |
|---|---|---|
| Tapón ciego | Cierra una toma que no se utiliza | Humedad, corrosión o goteo |
| Racor | Une válvula o detentor con tubería/radiador | Apriete, compatibilidad y junta |
| Junta | Garantiza la estanqueidad | Envejecimiento o deformación |
| Reducción | Adapta diámetros o roscas | Medida y tipo de rosca |
Soportes y anclajes: mantienen el radiador seguro y nivelado
Los soportes fijan el radiador a la pared o al suelo. Un radiador mal nivelado puede dificultar la evacuación del aire y someter a las conexiones a esfuerzos innecesarios. Además, un anclaje deficiente es un riesgo físico, especialmente en radiadores pesados.
Si se sustituye un radiador por otro de dimensiones distintas, no debe darse por hecho que los soportes anteriores sirven. Hay que comprobar peso, separación, tipo de pared y sistema de fijación recomendado por el fabricante.
Cómo circula el agua por las partes de un radiador
- El agua caliente llega desde el generador de calefacción a través de la tubería de ida.
- Entra en el radiador a través de la válvula.
- Circula por el interior del cuerpo y cede calor a la estancia.
- El agua, ya a menor temperatura, abandona el radiador por el detentor.
- La tubería de retorno la conduce de nuevo hacia el generador.
La posición física de ida y retorno depende del tipo de radiador y de la instalación. En modelos con conexión inferior o válvula integrada, varias funciones pueden quedar agrupadas en un bloque específico.
Qué pieza revisar según el problema del radiador
| Síntoma | Posibles causas | Primera comprobación |
|---|---|---|
| Frío arriba y caliente abajo | Aire acumulado | Purgador |
| No calienta nada | Válvula cerrada o bloqueada, falta de caudal | Válvula y estado general del circuito |
| Unos radiadores calientan mucho y otros poco | Desequilibrio hidráulico | Ajuste de detentores |
| Gotea por una conexión | Junta, racor o rosca | Localizar exactamente el punto de fuga |
| Hace ruido | Aire, velocidad de circulación o ajuste | Purgado y regulación |
Cuándo puedes actuar tú y cuándo llamar a un profesional
Identificar visualmente una pieza, comprobar si una válvula está abierta o realizar un purgado sencillo siguiendo las instrucciones del sistema son tareas que muchos usuarios pueden hacer con precaución. Sin embargo, desmontar válvulas, modificar detentores sin conocer el equilibrado, reparar fugas importantes o intervenir en la instalación completa puede exigir vaciar el circuito y volver a llenarlo y presurizarlo correctamente.
Si existe una fuga continua, corrosión avanzada, pérdida frecuente de presión, una válvula bloqueada o varios radiadores funcionan mal a la vez, es recomendable que un profesional revise la instalación. Si estás valorando una reforma completa, consulta también el precio de instalación de calefacción.
Conclusiones sobre las partes del radiador de calefacción
Las partes principales de un radiador de agua cumplen funciones diferentes pero coordinadas. La válvula controla la entrada, el cuerpo emite el calor, el purgador elimina aire y el detentor regula el retorno y ayuda a equilibrar el sistema. Tapones, racores, juntas y soportes completan una instalación que debe mantenerse estanca, segura y correctamente fijada.
Conocer estas piezas permite explicar mejor los síntomas y evitar intervenciones a ciegas. Un radiador frío no significa necesariamente que haya que sustituirlo: a veces basta con purgar, desbloquear una válvula o corregir el equilibrio del circuito.
Preguntas frecuentes sobre las partes de un radiador
¿Qué es el detentor de un radiador?
Es una válvula situada normalmente en el retorno. Permite limitar el caudal, equilibrar la instalación y, en muchos modelos, aislar el radiador para tareas de mantenimiento.
¿Dónde está el purgador del radiador?
Suele estar en uno de los extremos superiores. Puede ser manual o automático y se utiliza para expulsar aire acumulado en el interior.
¿Qué diferencia hay entre válvula y detentor?
La válvula controla la entrada de agua y puede usarse para regular la temperatura. El detentor está en el retorno y se utiliza principalmente para equilibrar el caudal y aislar el radiador.
¿Para qué sirve el cabezal termostático?
Actúa sobre una válvula termostática para aumentar o reducir automáticamente el caudal en función de la temperatura de la habitación.
¿Por qué un radiador está frío en la parte superior?
Una causa frecuente es la presencia de aire. En ese caso puede ser necesario purgarlo. Si el problema continúa, conviene revisar presión, caudal y funcionamiento de válvulas.
¿Qué partes pueden causar una fuga?
Una fuga puede aparecer en juntas, racores, tapones, purgador, válvula, detentor o incluso en el propio cuerpo del radiador. Antes de apretar o desmontar nada hay que localizar el punto exacto.
